减压阀在线检漏方法研究（完整研究综述）



一、研究背景与泄漏分类



1. 减压阀泄漏类型（在线检测区分核心）



1）外泄漏：阀体焊缝、法兰、阀杆填料、压力表接口、调压端、溢流孔向外渗漏，易引发介质损耗、中毒、燃爆；

2）内泄漏：阀座密封副、膜片破损、阀芯卡滞，高压介质持续窜入下游，表现为出口压力异常上浮、溢流孔持续排气、稳压精度丧失，是在线巡检隐蔽故障；

3）动态微泄漏：工况压力波动、温度变化、介质杂质磨损密封产生微量渗漏，常规肉眼无法识别，长期累积失效。



2. 在线检漏定义



不切断工艺、不拆卸阀体、不停机，在正常连续生产工况下完成泄漏定性定位、漏率定量、长期在线预警，区别于离线水压/气密台架试验（GB/T 12245离线标准） 。



二、主流在线检漏技术体系（分人工便携在线、固定式连续在线两大类）



（一）便携式非侵入在线检测（巡检式在线，现场快速诊断）



1. 气泡检漏法（肥皂水法，基础外漏在线）



- 原理：检漏液覆盖密封结合面，泄漏介质形成气泡判定渗漏；

- 在线操作：设备带载稳压运行，毛刷涂抹阀杆、法兰、溢流口、接头，观察连续气泡；

- 适用：低压气体减压阀（≤1.6MPa）、外漏粗检；

- 优缺点：成本极低、即时定位；仅定性，微小内漏无效，高温/易燃易爆工况受限；

- 判定标准：单处每分钟＞5个连续气泡判定泄漏超标（ASME标准）。



2. 超声波/超声声发射检测（内外漏通用，工业主流在线手段）



（1）超声湍流检测（20kHz–100kHz）



- 机理：介质通过微小泄漏缝隙形成湍流、空化，产生人耳不可见高频超声；压差越大、漏缝越大，超声分贝值越高；

- 在线检测流程：

1）探头接触减压阀上游阀体，记录基准噪声dB；

2）移至阀座、膜片腔、下游管道测值；

3）上下游差值＞15dB判定存在阀座内漏；溢流口超声异常判定膜片/阀芯失效；

- 优势：不停机、穿透保温层、区分内漏/外漏、量化漏损；适配水、气、蒸汽、液压油；

- 局限：强电机、风机厂区低频噪声会干扰，需配套噪声滤波算法。



（2）声发射AE检测（更高频，微量早期泄漏）



压电传感器吸附阀体，捕捉密封面微磨损、微裂纹产生的弹性波，适合高温高压加氢、蒸汽减压阀早期隐患预警，可区分正常调压振动与泄漏特征频谱。



3. 红外热成像在线检测



- 原理：泄漏介质流动产生温差，形成热斑；气体减压节流降温、蒸汽内漏升温；

- 在线应用：远距离非接触扫描阀体、法兰、溢流管；

- 适用：高温蒸汽、导热油减压阀大漏定位；

- 短板：微小微泄漏温差＜3℃时无法识别，定量精度差，仅作辅助定性。



4. 示踪气体在线检漏（高精度微量泄漏）



1）氦质谱在线吸枪法：系统低压侧充微量氦气，吸枪沿减压阀外表面扫描，检漏仪检出氦浓度判定漏点；漏率精度可达1×10⁻¹² Pa·m³/s；适用于高纯气体、真空减压阀在线精密检测；

2）氢气示踪：5%氢+95%氮气混合示踪气，防爆，化工、燃气减压阀在线微漏筛查；



- 缺点：需要向工艺介质混入示踪气，部分连续生产工艺受限，设备成本高。



（二）固定式连续在线监测系统（24h无人值守在线检漏，智能化研究热点）



1. 压差/压力衰减在线监测法（阀座内漏核心监测）



方案1：上下游双压力变送器监测



减压阀进口P1、出口P2高精度压力传感器实时采集；下游设置切断阀形成封闭容腔，实时监测出口压力爬升速率：

Δ P/Δt > 3%/h

判定阀座内漏超标（工业通用阈值）；

适用于工艺间歇工况、下游可短时封闭的减压阀组。



方案2：溢流腔压力在线监测（膜片式减压阀专用）



膜片减压阀溢流孔内置微压力传感器，正常稳压时溢流腔压力恒定；阀芯/膜片泄漏会导致溢流腔持续升压、间歇排气，实时捕捉微内漏，无需封闭下游，完全不影响连续生产，是近年研究优化方向。



2. 流量在线监测定量检漏



进口、出口加装微小质量流量计/层流流量计，稳态工况下进出口流量差值恒定；差值持续增大即存在内漏；可直接输出泄漏流量数值实现定量；

局限：小口径低压减压阀微小泄漏时流量计分辨率不足，大流量系统性价比低。



3. 多参量融合物联网在线监测系统（前沿研究方向）



集成超声变送器+压力+温度+振动多传感器，无线HART/4G上传中控平台：

1）硬件：外置夹装式超声探头、膜片腔微型压力传感器、阀体温度测点、振动加速度传感器；

2）算法研究重点：



- 时域特征：声压幅值、压力波动方差、振动有效值；

- 频域特征：泄漏特征频率800–2500Hz能量占比；

- AI模型：SVM、随机森林、神经网络区分正常调压波动、杂质卡滞泄漏、密封磨损泄漏三类工况，降低误报警率；

3）优势：长期趋势分析、预测性维护、远程预警，适配炼化、电厂、燃气场站减压阀集群在线管理。



4. 光纤传感在线检漏（极端工况专用）



光纤光栅FBG传感器嵌入减压阀密封槽、阀杆填料处；泄漏引发温度、应力变化，光波长偏移实现监测；抗强电磁、高温腐蚀，适用于冶金、加氢高压减压阀；缺点安装改造难度大、成本高。

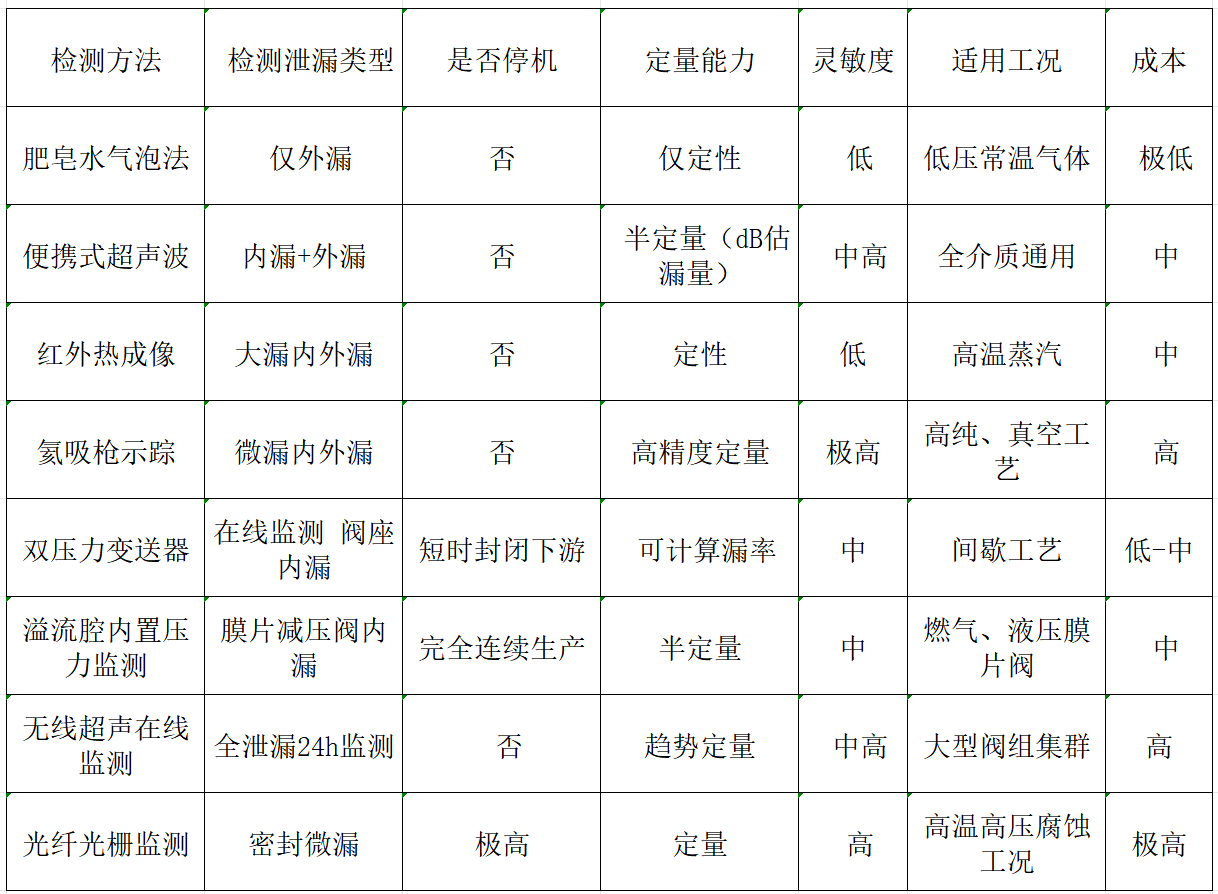

三、各类在线检漏方法对比研究（性能维度）







四、减压阀在线检漏关键技术难点（研究核心问题）



1. 正常调压扰动与泄漏信号耦合干扰

减压阀动态稳压时阀芯持续小幅往复运动，产生固有超声、压力波动，极易被系统误判泄漏；现有研究解决路径：建立正常调压基准特征库，采用差分算法消除工况扰动基线。

2. 内漏、外漏信号分离困难

单一超声传感器无法自动区分阀座内漏与法兰外漏；优化方案：多点分布式传感布局，上下游+阀体侧面多测点定位泄漏区域。

3. 微泄漏定量模型缺失

超声分贝、压力爬升速率与实际泄漏流量非线性相关；当前研究通过多组压差、漏缝尺寸标定拟合回归方程，建立漏率换算数学模型，提升定量精度。

4. 多介质通用性差

气体减压空化超声信号强，液压油微小内漏超声微弱；针对液、气、蒸汽分别建立独立信号阈值体系。

5. 现场安装改造限制

高压防爆、保温管道、密闭罐体无法破管加装传感器；主流研究方向：非侵入外夹式传感器、无线无源传感方案，无需动火改造。



五、改进型复合在线检漏方案（论文创新点参考）



复合方案：溢流腔压力监测+外置超声融合在线检测



1. 硬件架构：



- 膜片减压阀溢流孔内置微型压力传感器（监测膜片、阀芯内漏）；

- 阀体侧面夹持无线超声变送器（监测法兰、阀杆外漏与阀座大泄漏）；

- 进出口压力传感器校正工况基线，消除进口压力波动干扰。



2. 算法逻辑：



- 溢流压力持续上升→判定阀芯密封内漏；

- 超声差值超标、溢流压力无变化→判定法兰/阀杆外漏；

- 双信号同步异常→膜片破损重大泄漏，分级预警。



3. 研究优势：全程不中断生产、内外漏同步识别、误报率较单一超声降低60%以上，适合工业连续流程减压阀长期在线监测。



六、在线检漏性能判定标准（依据GB/T 12245、ISO 5208）



1. 外漏合格：所有结合面无连续气泡，示踪检漏漏率＜1×10⁻⁶ Pa·m³/s；

2. 阀座内漏静态判定：下游封闭1h压力衰减＜3%；

3. 动态在线阈值：超声差值＜10dB、溢流腔压力波动＜0.02MPa为密封正常；

4. 分级预警：微量微泄漏（预警）、中度泄漏（计划停机检修）、重度泄漏（联锁报警）。



七、研究总结与发展趋势



1. 传统人工便携超声、气泡法适合单点周期性巡检，成本低但无法实现连续监控；

2. 固定式多参量融合物联网监测是当前主流研发方向，通过AI信号处理解决工况干扰难题；

3. 未来发展方向：无源无线传感、光纤分布式检漏、数字孪生泄漏趋势预测、防爆一体化在线检漏模块，实现减压阀全生命周期密封状态在线管控；

4. 工程选型建议：小型分散减压阀采用便携式超声定期在线巡检；炼化、燃气、电厂关键减压阀组部署压力+超声复合连续在线监测系统。
