安全阀起跳压力与出口背压关系



起跳压力：安全阀阀前达到该压力，阀门开启泄放；

出口背压：安全阀出口管路里面存在的压力（表压）。



1、普通弹簧载荷式安全阀（无波纹管）



出口背压会直接叠加到弹簧侧，抵消弹簧预紧力

实际起跳压力 ＝ 弹簧整定压力 ＋ 出口背压



- 出口背压越大，阀门越难打开，实际起跳会高于铭牌整定压力，设备超压了阀还没打开，存在安全风险。

- 同时回座压力变差，阀门起跳后关不严、持续泄漏。

- 适用：出口直接放空，背压接近0的工况。不适合出口管道憋压的回收/火炬管路。



2、波纹管式安全阀（带波纹管元件）



波纹管隔离出口介质压力，背压作用力被波纹管抵消。



实际起跳压力 ≈ 弹簧整定压力，几乎不受出口背压大小影响。



- 允许出口存在较高背压，起跳压力稳定；

- 缺点：波纹管有腐蚀、疲劳风险，介质要兼容波纹管材质。

- 适用：出口接泄放总管、火炬、密闭回收管路，下游存在背压的工况。



3、动态背压（起跳后才产生的背压）



安全阀一旦开启，大量介质流过出口管线，管路阻力会瞬间产生动态背压：



1. 普通弹簧阀：会造成泄放能力下降，排放流量达不到额定值；

2. 波纹管安全阀：起跳值不受影响，但过大背压依然会影响排放能力。



注意：静态背压（阀没开启时出口就有的压力）和起跳后产生的动态背压都需要核算。



工程实用要点



1. 普通弹簧安全阀，出口背压建议不超过整定压力的10%，超过就选波纹管型；

2. 安全阀出口管路尽量短、粗，减少阻力，降低背压；

3. 出口管路上禁止装截止阀、球阀、节流元件，会急剧升高背压，安全阀失效；

4. 采购标注：出口存在背压工况，选用波纹管平衡式安全阀。

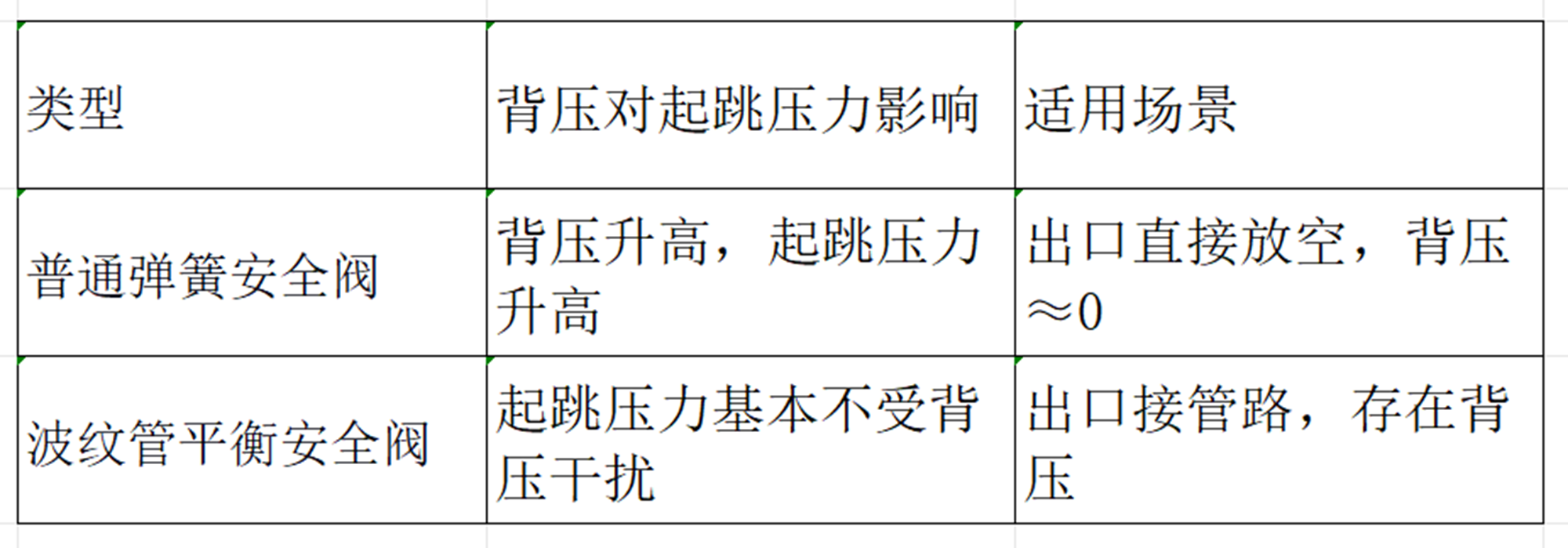

简单对比
