结构差异



- 针阀：阀芯是细长圆锥形针状，阀口是小孔。行程很短，阀芯微小移动即可改变流通截面积。

- 普通截止阀：阀芯是圆盘/锥盘，阀座通径和管道接近，阀芯升降行程大。



功能与流量特性



1. 针阀

侧重微小流量精确调节，CV值很小；适合小流量、高压微调。

流通能力低，不适合大通流全开泄放；主要用于节流、微调、仪表管路。

密封一般，不能作为可靠关断阀，很难做到零泄漏。

2. 截止阀

主要功能：通断开关，兼顾一定调节。

CV较大，可以通过额定管道流量；调节精度不如针阀；

设计目标是可靠切断，关阀可以实现较好密封，做隔离截止使用。



应用场景



针阀：分析仪器、压力表管路、液压/气动微调、小流量节流，DN很小，一般DN3‑DN15居多。



截止阀：工艺管道、流体通断隔离，DN范围广，DN15‑DN200；调节只是附带能力，不适合精细微量调节。

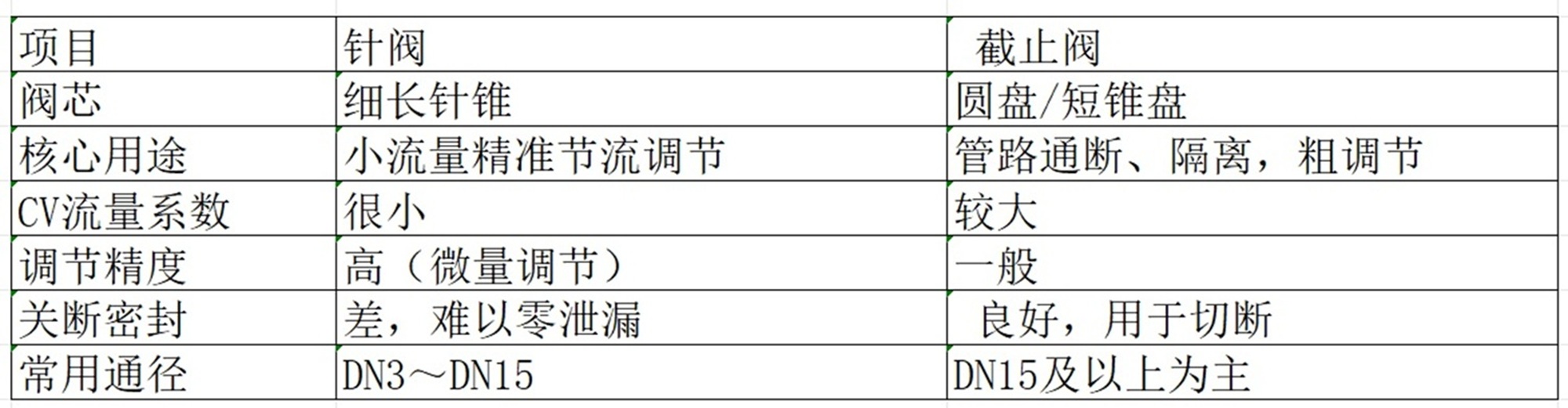

简明对比表









工程要点



1. 针阀不要当截止阀用来做关断隔离，容易内漏；

2. 截止阀做微调，小开度容易冲蚀阀芯，调节精度差；

3. 高压微小流量工况选针阀；需要可靠切断选截止阀。
