塑料背压阀通用技术要求（隔膜弹簧式，计量加药/防腐管路，执行GB/T27726、GB/T12241）



一、结构设计要求



1.结构形式



主流膜片弹簧式，过流仅下阀体+隔膜，无金属阀芯接触介质；阀座密封面带环形密封筋，提升低压密封灵敏度；上部调压组件由调压螺钉、锁紧螺母、弹簧、弹簧座组成，带防尘保护帽。



2.连接规格



公称通径：DN15/20/25/32/40/50；连接：内丝螺纹、活接、法兰三种；螺纹执行GB/T7307，法兰按HG塑料法兰标准。



3.调压结构



调压行程线性可调，带压力锁紧防松螺母；出厂预置压力，现场凭压力表微调，调压全程无卡滞、无跳压。

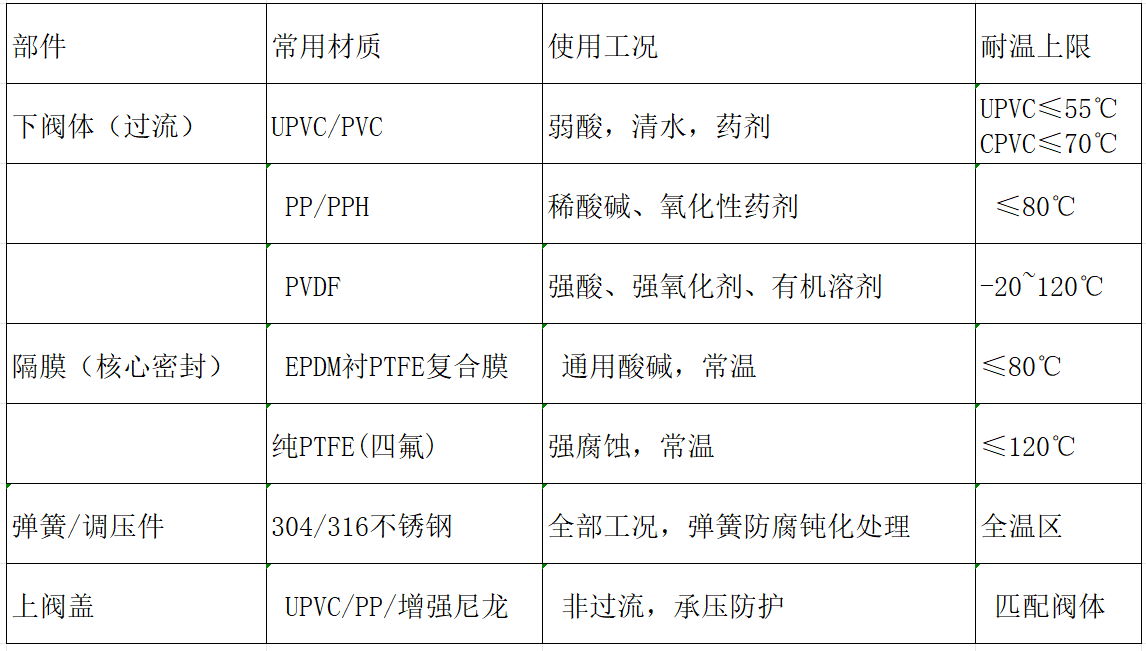

二、材质技术要求（过流件耐腐分级）









要求：材质无气孔、缩痕、裂纹，注塑成型无杂质，同批次原料牌号一致。



三、压力性能参数（核心指标）



1. 公称压力PN：常规PN1.0MPa（10bar）；高压定制PN1.6MPa

2. 设定调压区间

常规：0.03～0.6MPa（30kPa~6bar）；高压款0.1~1.0MPa；微压0.01~0.3MPa

整定精度：额定压力±5%以内；启闭压差≤整定压力8%

3. 强度试压（GB/T27726）- 壳体水压强度：1.5倍公称压力，保压10min，无渗漏、无塑性变形、阀体无开裂

- 密封试验：1.1倍整定压力保压5min，阀座外漏≤微量气泡，无连续泄漏；低压微渗≤标准限值

4. 起跳/回座：超设定压力精准起跳泄压；压力回落至设定值90%以内可靠回座密封，无持续溢流。



四、温度与介质要求



1. 使用温度：

UPVC：-5~55℃；PP：-10~80℃；PVDF：-20~120℃

2. 适用介质：各类酸碱、盐溶液、水处理药剂、低粘度液体；禁止强溶胀溶剂（酮类、浓卤代烃，PVC禁用）。



五、密封与泄漏技术指标



1. 外漏：阀体拼接、螺钉处、调压杆无可见渗漏；气压0.6MPa保压无漏气。

2. 内漏：额定背压静态保压30min，阀后压降≤5%设定压力；背压低于整定压力时无自流、无虹吸渗漏（防虹吸是核心功能）。



六、出厂检验项目（必检）



1. 外观：阀体无毛刺、裂纹、变形，标识清晰（型号、PN、材质、整定压力）；

2. 壳体强度水压试验；

3. 密封性能试验；

4. 全量程调压测试，分低/中/高三档整定核验；

5. 弹簧疲劳抽检：500次启闭无弹力衰减、密封失效。



七、使用配套技术要求



1. 安装于计量泵出口，阀前建议加装脉冲阻尼器，减小水锤冲击；

2. 溢流口可接回流管至药剂箱，溢流口通畅无憋压；

3. 整定压力建议高于系统工作压力0.1~0.2MPa，不得超阀体公称压力使用。



八、标识与包装



阀体激光刻印：通径、PN、阀体材质、型号；合格证标注整定压力、检验日期；密封防尘包装。
