平焊法兰(Flat Welding Flange)和对焊法兰(Welding NeckFlange)是法兰连接的两种主要形式，二者有哪些不同？

一

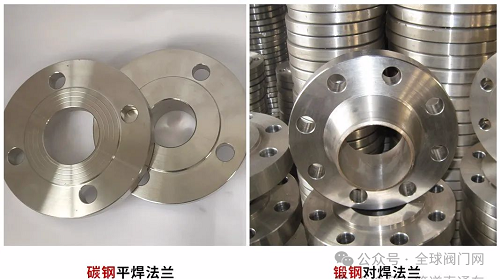

材质不同

● 平焊法兰：

大多使用普通钢板（如碳钢板等），成本相对较低；

● 对焊法兰：

大多使用锻钢制造，密度更高，机械性能更强，成本也更高；

二

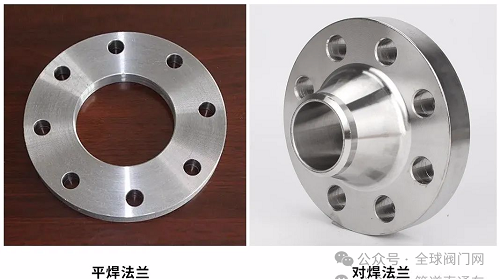

结构设计

● 平焊法兰：

法兰板较薄，没有突出的颈部设计，法兰盘直接与管子焊接，不能与对焊管件直接连接。

● 对焊法兰：

通常有一个突出的长颈部设计，增强法兰刚性与强度，颈部与管道外径匹配，不仅可以与管道连接，还可以与各种对焊管件，如三通、弯头等直接连接。

三

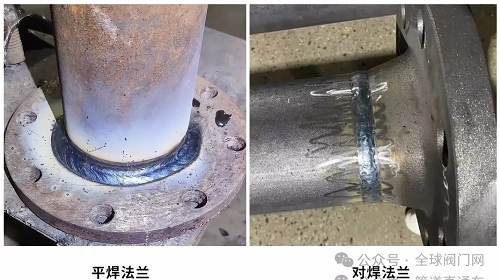

焊接方式

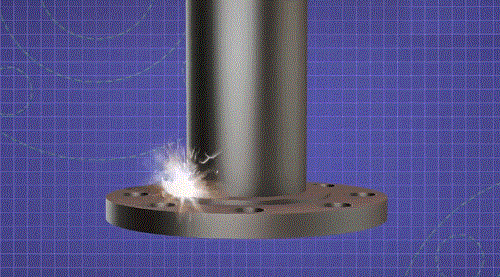

● 平焊法兰：



平焊法兰采用角焊缝，即管与法兰之间的焊缝形式为两角环焊缝，这种焊缝不能用X射线进行检测。

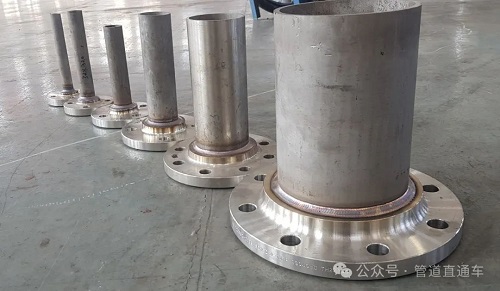

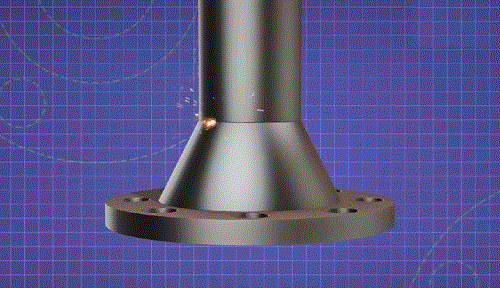

● 对焊法兰：



对焊法兰采用环焊缝，需要对管子进行内外双面焊接，可以通过X射线或其他方式进行检测，确保焊缝的质量。


四



密封性能

● 平焊法兰：

因焊缝位于法兰外侧，密封性能相对较弱，在高压或频繁温度变化下可能出现泄漏。

● 对焊法兰：



因焊缝位于法兰内外两侧，密封性能较强，能够承受更高的压力和温度变化。

五



承压能力

● 平焊法兰：

由于只有一面焊接，承载能力较低，适用于中低压管道系统。

● 对焊法兰：



由于采用双面焊接，承载能力较高，适用于高压管道系统。



六

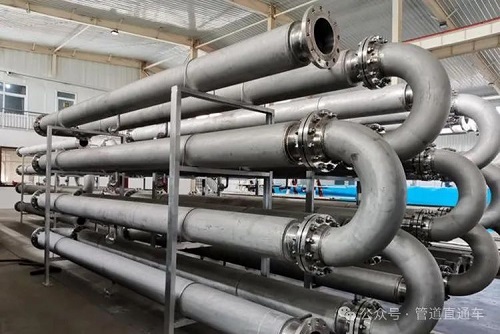

适用范围

● 平焊法兰：

适用低压、小口径管道，广泛应用于建筑、给排水、暖通空调等行业；

● 对焊法兰：



适用高压、大口径管道，广泛应用于石油化工、电力、核能等高要求行业；

七



安装与维护

● 平焊法兰：

安装较为简单，但因单面焊接，维护过程中可能需要更多注意焊缝质量。

● 对焊法兰：

安装较为复杂，但由于双面焊接，焊缝质量更有保障，维护相对少。





综上可知，平焊法兰和对焊法兰在材质、结构、焊接、压力、应用等方面都存在显著的差异，但是归根到底，就是平焊法兰连接强度相对较低，适用于中低压管道系统；而对焊法兰连接强度高，适用于高压和高温管道系统。
