四、主要技术参数表

型号Y43X-16Y43X-25Y43X-40Y43X-64公称压力PN 16 2540 64

壳体试验压力PS 2.4 3.8 6 9.6

进口压力P1<1.6<2.546.4

出口压力P20.05~1.10.05~1.10.05~1.10.5~3.5

适用介质空气、液化气、氧气

工作温度≤70°C

压力特性偏差稳定流动状态下，当流量及参数不变时，进口压力在80~105%的zui高压力(工作)范围内变化，其出口偏差值4P15%P1

流量特性偏差 稳定流动状态下，当进口压力及参数不变时，流量在20~100%的zui大流量范围内变化，其出口压力的偏差值4P1<-10%P2

静态特性偏差 稳定流动状态下，当进口压力和流量及参数的变化，所引起出口压力的的变化，其值4P1≤-10%P1

五、工作原理1、调压范围:它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范

围主要与调压弹簧的刚度有关系。2、压力特性:它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力一定值才基本上不随输入压力变化而变化。3、流量特性:它是指输入压力一定时，输出压力随输出流量的变化而变化的特性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。六、使用范围

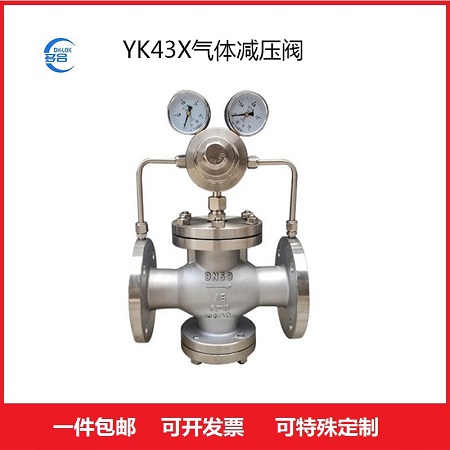

YK43F先导活塞式气体减压阀主要用于气体管路，如空气、氮气、氧气、氢气等。根据使用要求选定减压阀的类型和调压精度，再根据所需Max输出流量选择其通径。决定阀的气源压力时，应使其大于Max输出压力0.1MPa。减压阀一般安装在分水滤器之后，油雾器或定值器之前，并注意不要将其进、出口接反;阀不用时应旋钮放松，以免膜片经常受压变形而影响其性能。
